在当今高度集成化的电子世界中，一个看似不起眼的矩形小方块——贴片铝电解电容（SMD Aluminum Electrolytic Capacitor），却是维持电路稳定运行的“能量水库”与“噪声过滤器”。它以其大容量、高耐压、适合自动化生产的独特优势，广泛应用于从智能手机到工业变频器的各个领域。本文将深入剖析其内部构造，揭示每一层材料如何协同工作，实现高效的电能存储与释放。

一、 核心结构：一个精密的层叠系统

贴片铝电解电容并非一个简单的“两块金属板加绝缘体”的结构，而是一个由多个功能模块精密组合的协同系统。其内部可以解构为以下四大功能模块：

1. 储能核心：电极与介质层

这是电容的“心脏”。阳极（Anode） 采用高纯度铝箔，经过化学蚀刻处理，形成凹凸不平的多孔结构，使其有效表面积提升数十倍乃至上百倍，这是实现大容量的物理基础。随后，通过阳极氧化（化成）工艺，在其表面生成一层极薄（纳米级）的氧化铝（Al₂O₃）介质层。这层介质是电容真正的绝缘体，其厚度直接决定了电容的额定耐压值（例如，耐压16V对应的氧化层厚度约为0.02微米）。

与阳极对应的是阴极（Cathode），通常也由铝箔构成，但其表面仅有一层自然形成的、非常薄且脆弱的氧化膜。关键在于，阴极氧化层的耐压极低（常温下约1-1.5V），这决定了贴片铝电解电容是严格的极性元件，反向电压极易将其击穿，导致电容失效甚至“爆浆”。

2. 离子通道：电解液与隔膜

在阳极和阴极铝箔之间，是浸润了电解液的电解纸（隔膜）。电解液通常为乙二醇基的有机溶液，或性能更优的固态导电聚合物（如PEDOT）。它并非简单的导体，而是提供离子迁移路径的“桥梁”。

多孔纤维素材料制成的电解纸，如同“海绵”，其作用是吸附并保持电解液，同时将阴阳极铝箔物理隔开，防止短路。其孔隙率需被严格控制在40%-60%的区间，以平衡离子传导效率和结构强度。电解液的成分和性能，直接主导了电容的工作温度范围、等效串联电阻（ESR）和最终使用寿命。

3. 防护堡垒：封装与安全设计

内部脆弱的层叠结构需要一个坚固的“铠甲”。贴片铝电解电容通常采用铝壳或塑料外壳进行封装。顶部的橡胶密封塞至关重要，它不仅防止电解液挥发和外界污染物侵入，其内部常设计有减压阀。当电容因过压或过热产生大量气体时，减压阀可定向开启泄压，防止壳体爆裂，这是重要的安全装置。

4. 电路接口：SMD端子

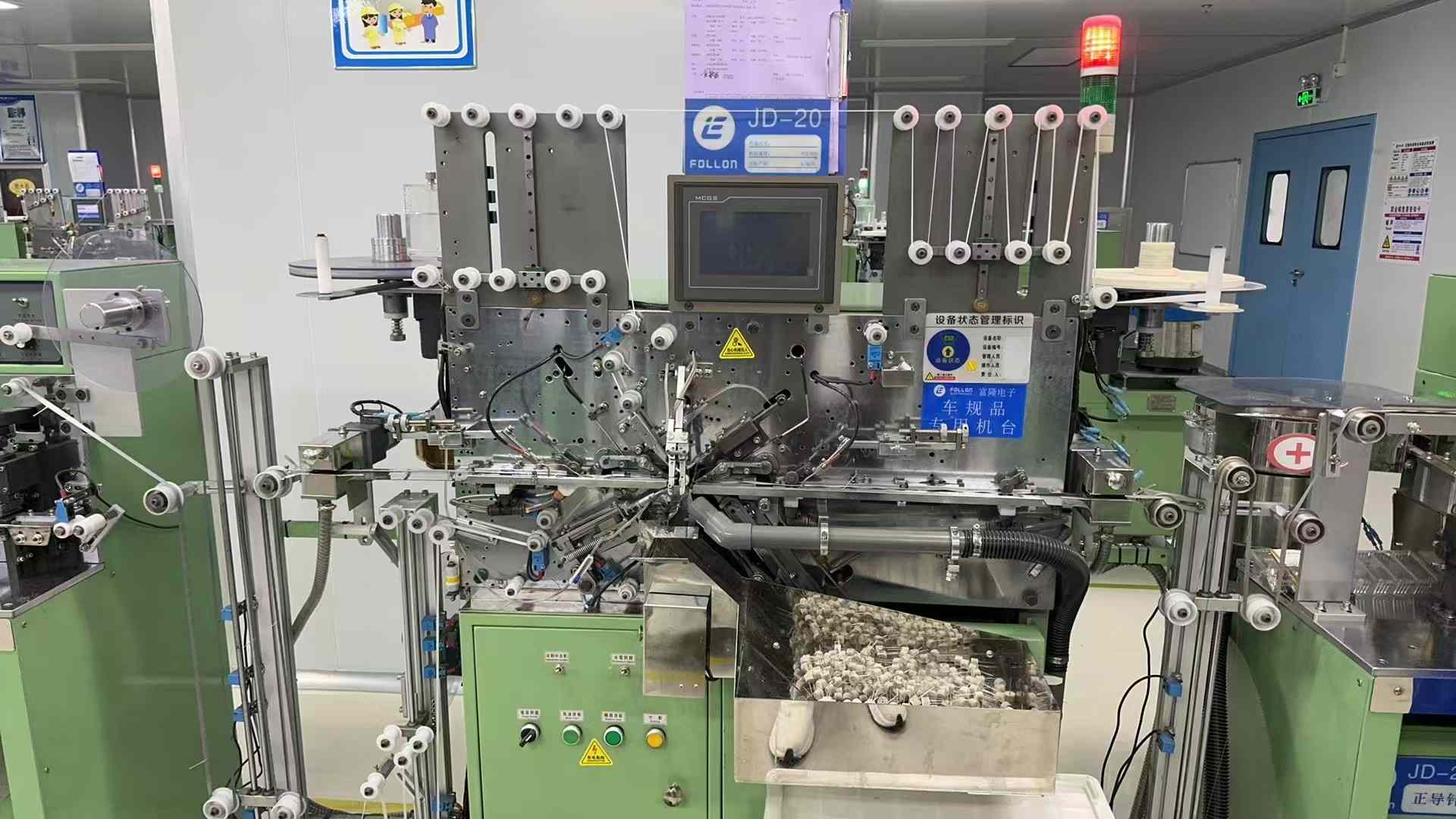

为了实现表面贴装（SMT），电容的电极通过内部连接引出至镀锡铜合金端子（焊片）。这些端子通过超声波焊接等工艺与内部电极箔可靠连接，接触电阻可低于1毫欧，确保大电流通过能力，并适应高温回流焊工艺。

二、 工作原理：电场下的离子之舞

贴片铝电解电容的工作原理基于双电层效应和介质极化，但其过程比普通平板电容更动态。

充电过程：当直流电压正确施加（阳极接正，阴极接负），电场在氧化铝介质层两侧建立。阳极铝箔中的电子被外电源拉走，形成Al³⁺离子。由于氧化铝层不导电，这些正离子无法与电解液中的O²⁻离子结合，从而被“束缚”在介质层界面。同时，电解液中的正、负离子分别向阴极和阳极迁移，在介质层两侧形成电荷密度极高的“双电层”，电能以电场形式储存。

放电过程：当外部电路需要时，储存的电荷通过电场作用驱动离子反向移动，形成电流释放能量。

一个有趣且关键的特性是自修复（Self-healing）。在长期使用中，介质氧化层可能出现局部缺陷。在正常电场下，电解液中的离子会促使缺陷处的铝重新氧化，修复氧化层。然而，如果电压过高导致击穿，修复反应会过于剧烈，产生氢气并导致热失控，这就是电容鼓包或爆炸的根本原因。

三、 关键性能参数解读

理解其结构，就能更好地解读其性能参数：

• 额定容量与电压：蚀刻增大的阳极面积（S）和极薄的氧化层厚度（d），根据公式 C ∝ S/d，使其在微小体积内实现从1μF到数千μF的大容量。耐压值则与氧化层厚度正相关，范围通常为6.3V至450V DC。




• 等效串联电阻（ESR）：这是衡量电容高频性能的核心指标。ESR主要来源于电解液的内阻、电极和引线的电阻。低ESR（尤其是固态聚合物型可低于10mΩ）意味着电容在高速充放电时能量损耗小、发热低，特别适合开关电源滤波。




• 损耗角正切（tanδ）：表征电容自身消耗能量的程度，tanδ = ESR / Xc（容抗）。它直接影响滤波电路的效率。




• 漏电流：由于氧化层并非完美绝缘，存在微小的电流泄漏。其经验公式约为 I = 0.01 × C（μF）× V（V），单位微安。




• 寿命：电容的“阿喀琉斯之踵”。电解液会随时间缓慢挥发或干涸，导致容量衰减、ESR增大。寿命与工作温度强相关，通常遵循“10℃法则”：工作温度每升高10℃，寿命减半。因此，选择时需留足余量。

四、 典型应用场景

凭借其结构带来的特性，贴片铝电解电容在电路中扮演着不可替代的角色

：

1. 电源滤波与去耦：在DC-DC转换器、CPU/GPU供电电路（VRM）中，用于平滑输出电压，抑制高频纹波和噪声，为芯片提供瞬间大电流。

2. 信号耦合与隔直：在音频放大、通信模块中，允许交流信号通过，同时阻断电路间的直流偏置。

3. 能量缓冲与存储：在LED驱动、电机控制中，提供短时能量补充，稳定系统电压。

总结

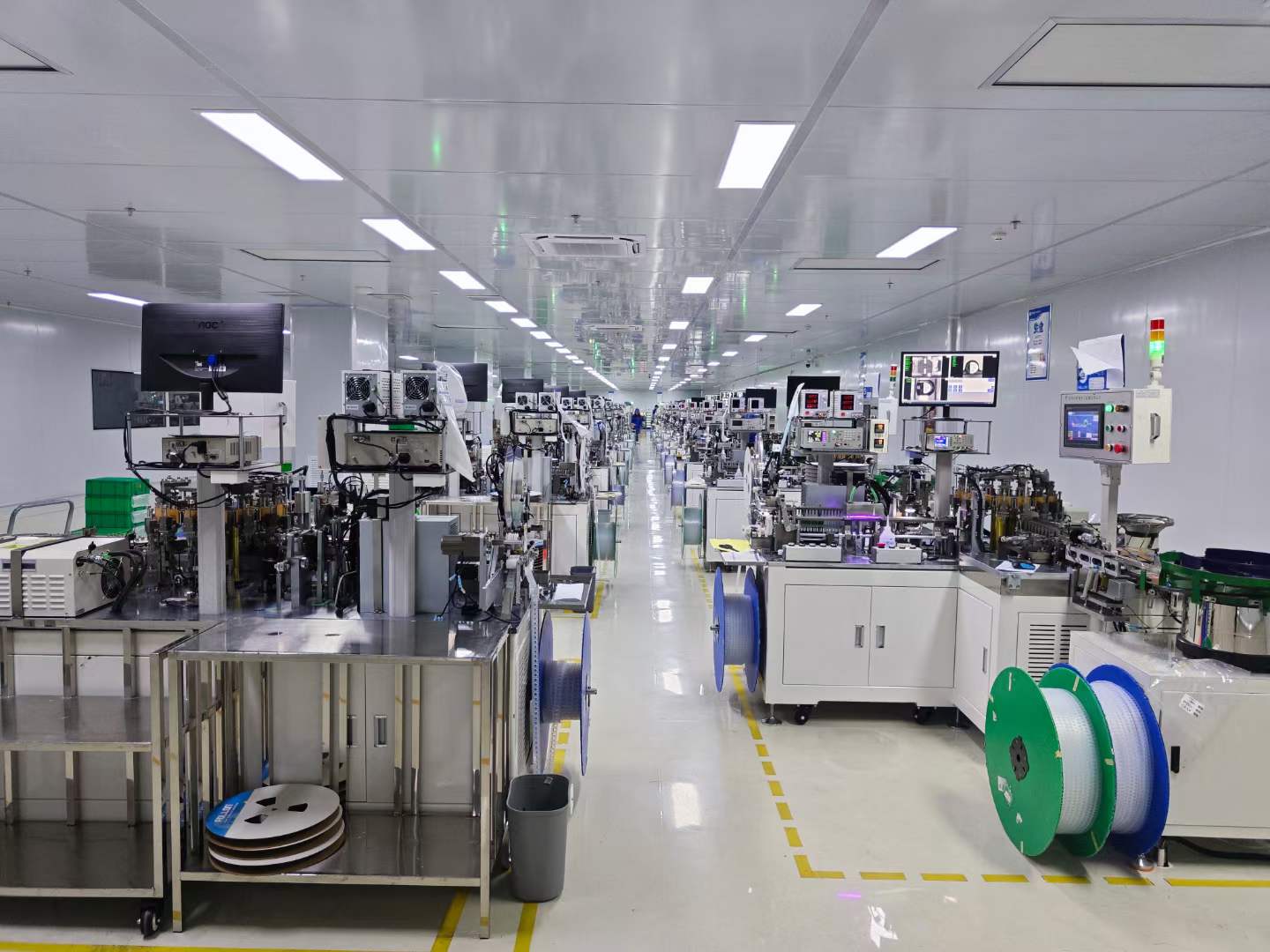

贴片铝电解电容是一个将电化学原理与精密制造工艺完美结合的产物。从纳米级的氧化铝介质层，到精心配比的电解液，再到可靠的密封安全设计，每一处细节都直接影响着最终产品的性能、可靠性和寿命。对于电子工程师而言，深入理解其“内芯”，不仅是正确选型和应用的基础，更是进行电路可靠性设计和故障分析的关键。随着导电聚合物等新材料技术的普及，贴片铝电解电容正朝着更低ESR、更长寿命、更高频率响应的方向持续演进，继续巩固其在电子产业中的基石地位。
