前言

铝电解电容器是电子电路中不可或缺的储能组件，广泛应用于消费电子、汽车电子及工业控制等关键领域。它在电路中承担着电源滤波、能量暂存以及信号传递耦合等重要职能，其性能优劣与工作可靠性对整个电子系统的稳定度有着决定性影响。因此，在电路设计阶段，工程师必须对其结构特点、制造工艺以及使用寿命等核心参数给予充分重视。

基于此，富隆电子将立足于技术根本，系统解析铝电解电容器的内在特性与关键参数，并结合多样化的实际应用工况，为不同领域的客户提供专业、匹配的铝电解电容器选型建议与解决方案。

PART.01

铝电解电容器的基本结构

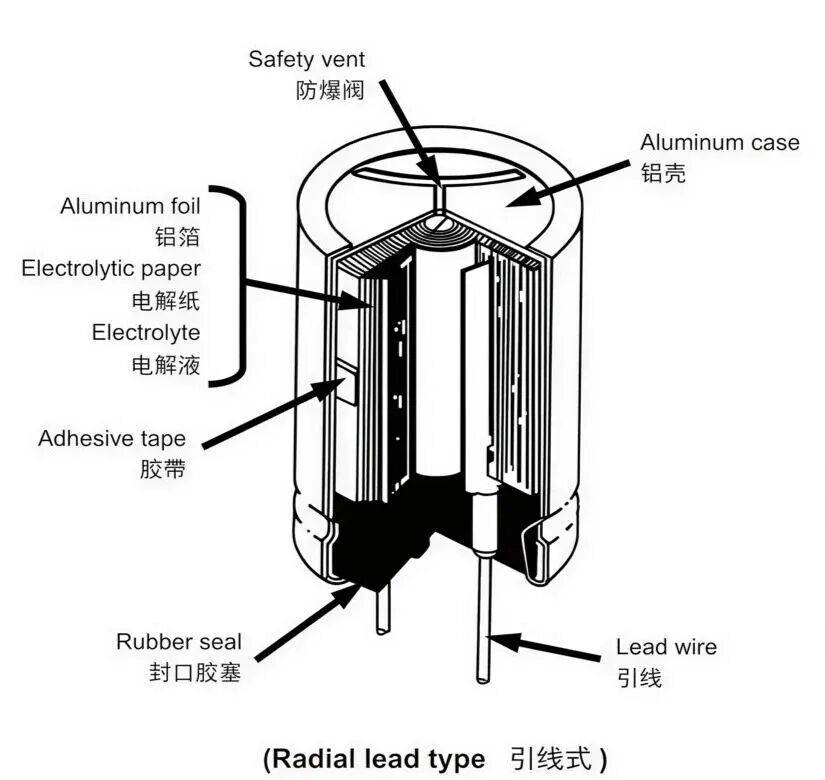

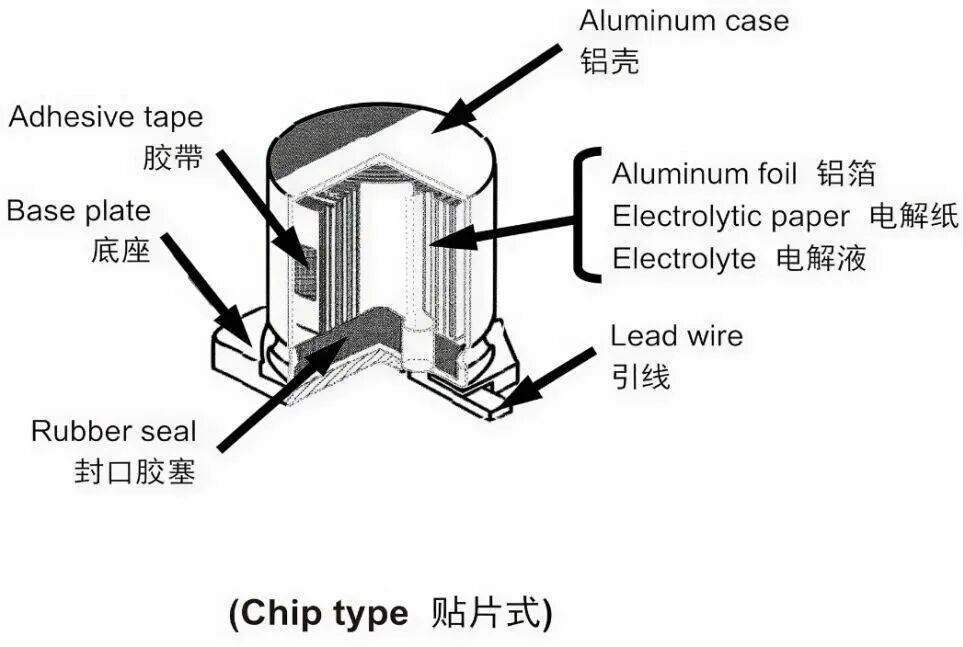

铝电解电容器的构造始于阳极与阴极铝箔分别同相应端子的连接。随后，它们与电解纸一起被卷制成一个核心卷。该卷芯经过电解液的充分浸渍后，被密封在金属铝壳之中。各组件通过这种精密的组合与相互作用，共同完成了电容器储存电能并在需要时释放电能的基本使命

铝电解电容器凭借其精巧的内部构造，能够在紧凑的空间内提供超高的电容量，这一特性使其在电源管理与工业自动化系统中扮演着不可或缺的角色。

得益于材料技术与生产工艺的持续演进，铝电解电容器在能效、稳定性及微型化方面持续获得提升，为当代电子产品的性能进化与形态革新奠定了重要的硬件基础。

PART.02

焊接条件

在铝电解电容器行业，富隆电子以全系列产品覆盖能力著称。依托其全面的产品布局和持续的技术研发，公司成功打造了一个可应对多样化、多层级市场需求的完整产品生态。

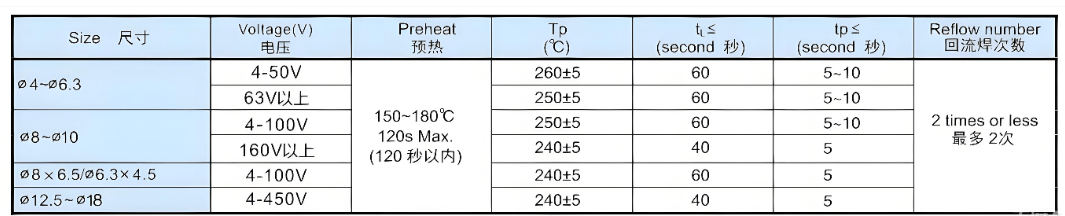

▲回流焊曲线图

1.温度上升平均每秒钟最多3℃

2.温度下降平均每秒钟最多6°C

3.从25℃上升到峰值温度的时间最多6分钟

①从150℃到180℃的预热时间应在120秒以内。

②电容器顶部温度超过217℃的焊接时间不得超过tL(秒)。

③电容器顶部的峰值温度不得超过Tp(摄氏度)，在5℃范围内的实际峰值温度时间不得超过tp(秒)。

PART.03

铝电解电容器寿命计算

FOLLON

铝电解电容器的使用寿命，在很大程度上取决于其工作环境（例如环境温度、湿度等）和所承受的电应力（例如施加电压、纹波电流等）。

从失效原理上看，铝电解电容器的寿命终结通常被归因于其内部电解液通过橡胶密封塞的缓慢蒸发。正因如此，温度——包括环境温度以及由纹波电流在电容器内部产生的热量——成为影响其寿命最关键的因素。其寿命通常可以通过以下公式进行估算：

Le=Lo⋅Kt⋅Kr

其中：

Le=在工作温度Te(h)下的预期寿命

Lo=在工作温度To(h)下的寿命

Kt=环境温度影响因子Kr=纹波电流影响因子Kr=纹波电流影响因子

Kt=Lo⋅A(To−Te)/10

其中：

To=最大额定工作电压

Te=实际环境适用温度(°C)

A=加速系数（对于从35°C到最高工作温度的范围，A≈2）

Kr=2(-ΔT/5)

其中：

ΔT=因纹波电流引起的芯子内部温升(ΔT=芯子温度−环境温度)

ΔT可用以下公式估算：ΔT=（I2⋅R）/（β⋅S）

其中：

I=通过电容器的纹波电流 (A rms)

R=电容器的等效串联电阻 (Ω)

β=铝壳的热辐射系数（W/℃⋅cm²）

S=电容器的表面积

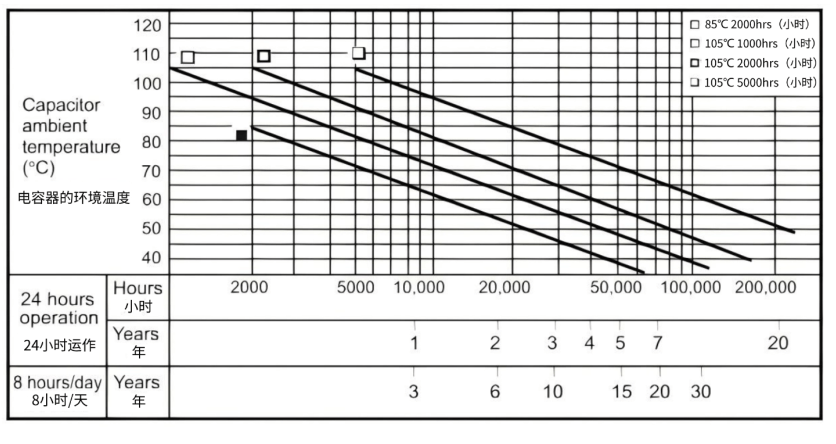

当忽略纹波电流影响时，电容器在较低温下的预期寿命可参照以下图表

例:对于105℃ 2000 小时的产品，如果在60℃ 环境中连续使用，它的预期寿命约5年。

PART.04

富隆主推产品

作为一家实现全谱系覆盖的铝电解电容器专业制造企业，富隆电子凭借其完整的产品布局和持续的技术创新，构建了能够满足多元化、多层次应用需求的产品矩阵。

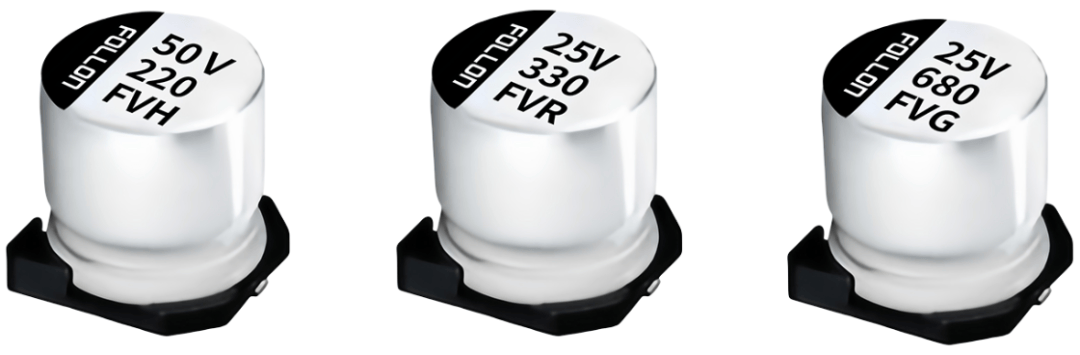

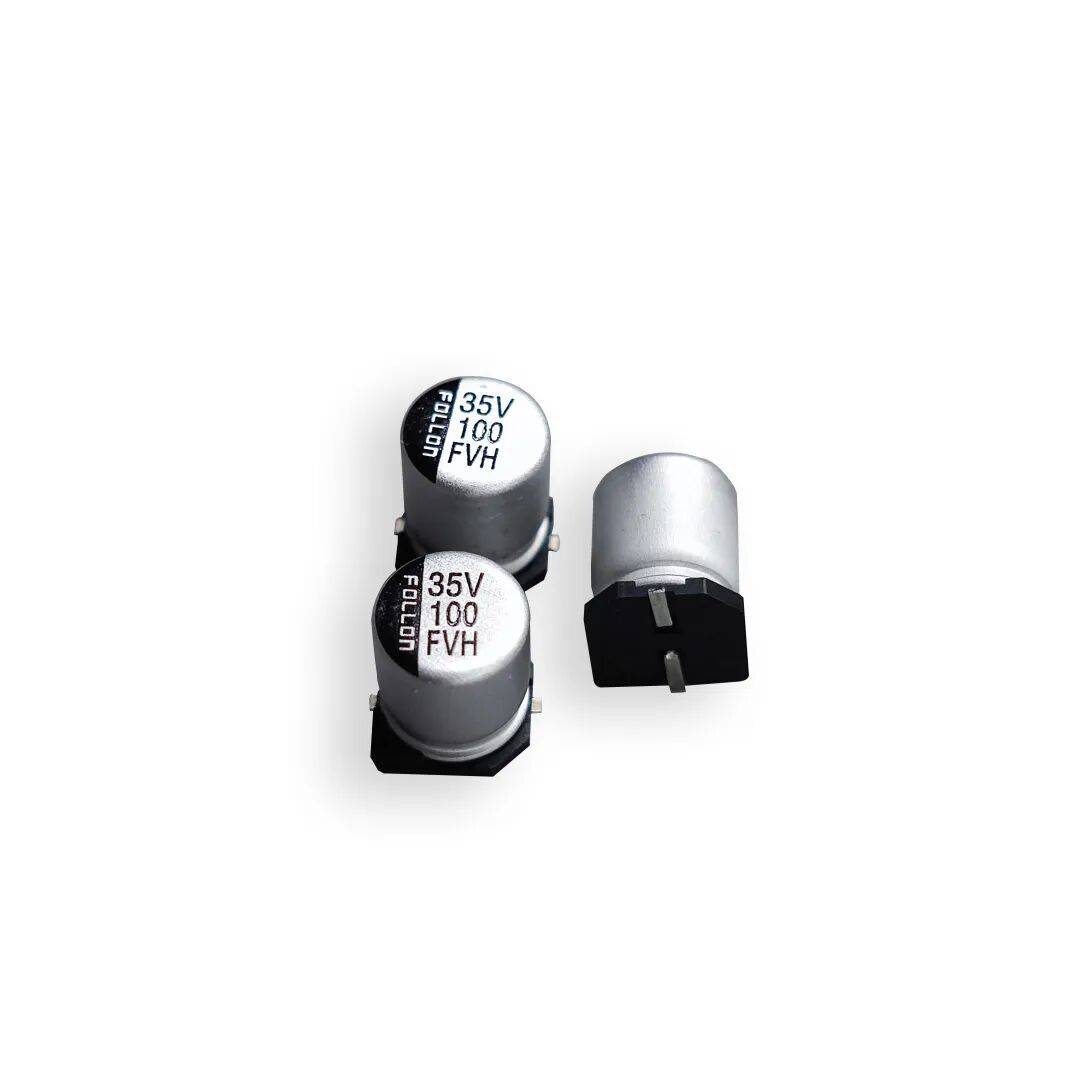

贴片式铝电解电容器

贴片式铝电解电容器涵盖：

标准品FVH系列；

高可靠类型的FVA高温长寿命、FVT高温长寿命、FVX超高温品系列；

缩体型FVM缩小品系列；

低阻抗长寿命型的FVR极低阻抗品、FFT高容量超低阻抗品、FVL长寿命极低阻抗品、FVD5000小时高压长寿命品、FVG超长寿命品、FVW超长寿命极低阻抗品、FVK超长寿命系列；

无极性类型的FVN无极性长寿命、FNP高温无极性系列；

低漏电流型的FVC低漏电流品

固态铝电解电容器

固态铝电解电容器涵盖：

SMD贴片式类型的FPA标准品系列、FPS缩小品系列、FPK长寿命系列、FPU高温品系列；

插件式的PRA标准品系列、FRS缩小品系列、FRK长寿命系列、FRU高温品系列

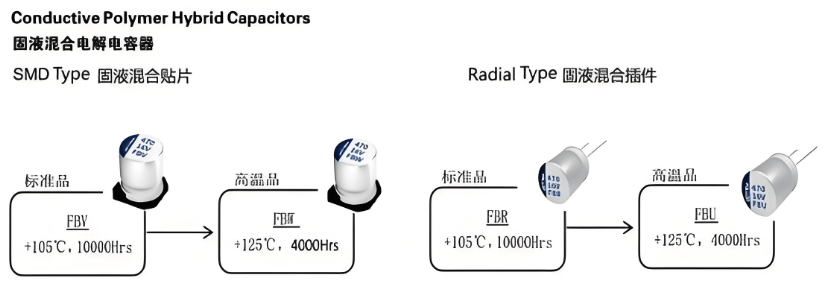

固液混合铝电解电容器

固液混合铝电解电容器涵盖：

SMD贴片式类型的FBV长寿命系列、FBW高温品系列；

插件式的FBR长寿命系列、FBU高温品系列；

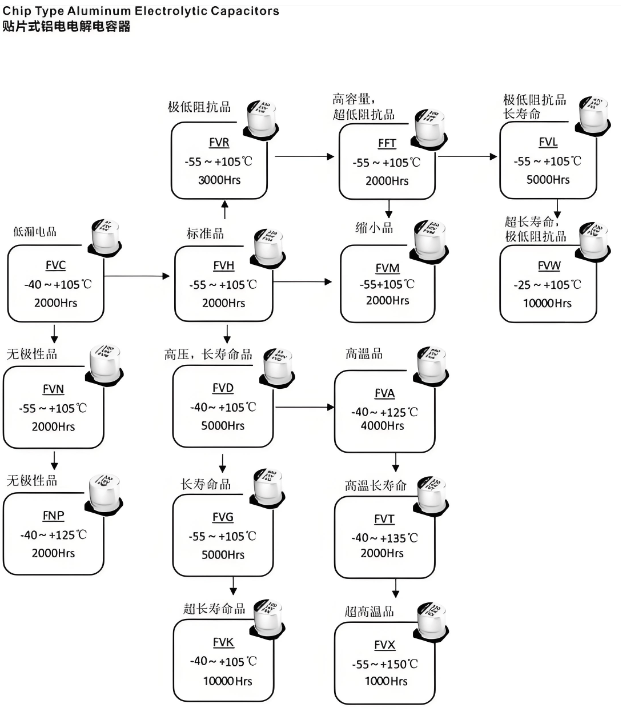

富隆铝电解电容器-产品体系图
