牛角型电解电容选型指南：从参数到应用的全面解析
日期：2025-12-26 | 人气：41

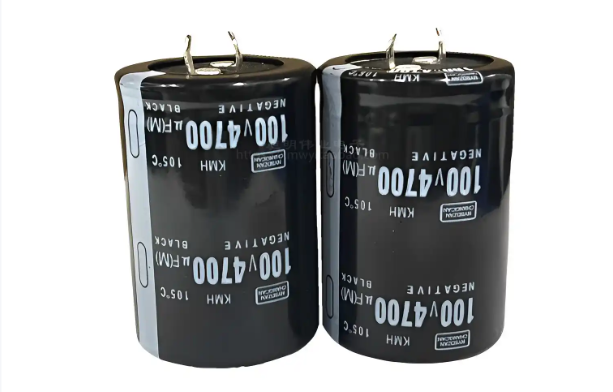

牛角型电解电容作为电子设备中的关键元件，因其外形类似牛角而得名，专业上又称为导箔型电解电容或焊针型铝电解电容器。它们凭借大容量、高可靠性、易安装等特点，在工业电力电子领域占据重要地位。
本文将详细解析牛角型电解电容的选型要点，帮助工程师在纷繁复杂的产品参数中做出科学选择。
一、认识牛角型电解电容
牛角型电解电容是一种有极性的铝电解电容器，其结构特点在于两端子采用焊针设计，形似牛角，从而得名。与普通电解电容相比，牛角电容具有更大的容量和更高的工作电压，单位体积内容量较大，单位容量价格较低。
基本结构特点
牛角电解电容由两个正方形的牛角形电气膜片及一个圆筒形的夹芯组成。一个牛角片表示负极，另一个表示正极，夹芯里装有阻垢剂（如绝缘油、硅油），以防止电气膜片老化。
这种电容的端子通常采用焊接方式，以承受大电流通过，使其在需要瞬时大电流工作的电路中具有明显优势。
二、核心参数解析
1. 电容值与电压等级
电容值（容量）是电容存储电荷能力的体现，牛角型电解电容的容量范围较广，通常从1μF到10000μF不等，甚至可达100,000μF。
额定电压则决定了电容器能在多大电压下稳定工作，常见电压等级有6.3V、10V、16V、25V、35V、50V及更高。
选型准则：选择的电容额定电压应高于电路最大工作电压，一般留出20%-30%的余量。例如，电路实际工作电压为400V，则应选择450V或500V的电容型号。
2. 温度特性与寿命
牛角型电解电容的工作温度范围因型号而异，通常支持-40℃至105℃，部分宽温型号可达到-55℃至125℃。
寿命是牛角电容的关键指标，通常以小时数表示（如105℃下2000小时）。不同型号寿命差异显著：普通系列约2000小时，高纹波系列可达3000小时，而长寿命系列可达5000小时甚至12000小时。
选型建议：根据实际工作环境温度选择合适温度等级的电容，对于长期连续运行的关键设备，优先选择长寿命型号。
3. 等效串联电阻（ESR）与纹波电流承受能力
ESR是电容内部电阻的等效值，影响电容的充放电速度和效率。低ESR型号适合高频开关电源和高脉冲应用。
纹波电流承受能力则表示电容所能承受的交流电流大小，直接影响电容在电源滤波电路中的性能和使用寿命。
实践指导：在高频、高纹波应用场景（如开关电源）中，应选择低ESR、高纹波电流承受能力的型号。
三、选型要点与步骤
1. 明确应用需求
不同的应用场景对电容的要求侧重点不同：
电源滤波：重点关注纹波电流承受能力和ESR值
耦合电路：关注容量准确性和稳定性
工业变频器：需要高可靠性和长寿命型号
汽车电子：需满足宽温度范围和高抗震性
2. 环境因素评估
考虑电容器将处的工作环境，如温度、湿度、振动条件等：
高温环境选择105℃及以上等级
高湿环境选择防潮性能好的型号
振动场合选择具有抗震结构的电容
3. 尺寸与安装方式
根据电路板布局和空间限制选择合适的尺寸：
普通应用：标准尺寸（如直径22mm×高度50mm）
空间受限：小体积牛角电容（如直径18mm×高度40mm）
安装方式主要有通孔安装和表面贴装，应根据电路板的设计和生产工艺选择。
四、常见选型误区与避坑指南
误区一：过度关注价格，忽视寿命与总成本
低价电容可能使用劣质电解液，标称寿命105℃/5000小时的产品，实测可能仅2000小时容量就衰减超过30%。
解决方案：计算综合成本，包括采购成本、更换频率、停机损失等。选择长寿命电解液配方的电容，如采用有机硼酸酯+纳米氧化铝复合电解液的产品，实际寿命可能远超标称值。
误区二：只看耐压值，忽略浪涌与工况波动
部分厂商虚标耐压值，标注450V的电容，实际直流耐压可能仅400V，电压波动即击穿。
避坑策略：选择有电压余量设计的产品，如标称450V电容实际击穿电压应达650V，浪涌耐受能力为额定值的2.5倍。
误区三：只看尺寸规格，忽略抗震与密封设计
在振动环境中，非抗震电容易导致螺栓松动漏液，造成更大损失。
专业方案：选择采用三爪铆接抗震结构的产品，通过三点嵌合+硅胶灌封技术，可通过10G振动测试（行业平均仅5G）。
五、品牌与型号选择指南
市场上主流品牌包括万裕（SAMXON）、TDK、Nippon Chemi-Con等，各品牌特色不同：
万裕牛角电容：容量范围广，提供多种电压等级，支持-40℃至105℃工作温度
TDK牛角电容：具有较低的漏电流特性，ESR表现优异，适合高稳定性要求的场合
长寿命系列：如科尼盛CD297系列和ST-50系列，寿命可达5000小时
选型建议：
高纹波电流需求：选择低ESR型号（如Nichicon LGY系列）
长寿命和高温环境：105℃级产品（如Nippon Chemi-Con KMQ）
高压应用（>450V）：选择耐压550V+型号（如Rubycon BXA）
空间受限：小体积牛角电容
六、安装与使用注意事项
正确的安装和使用对电容性能与寿命至关重要：
极性确认：牛角电解电容是有极性的电容器，必须正确连接，否则会立即损坏
焊接工艺：避免过度加热，焊接时间控制在3秒以内，防止高温损坏电容内部结构
散热管理：确保电容周围有适当空间用于空气流通，必要时加强强制散热
定期检查：在长期使用中，定期检查电容外观，如有鼓顶、漏液等情况应及时更换
七、特殊应用场景选型指南
1. 工业变频器与伺服控制系统
工业环境要求高可靠性，应选择长寿命（5000小时以上）、耐高温（105℃）、低ESR的型号，如科尼盛CD297系列或平尚科技的长寿命电解电容。
2. 新能源领域（光伏逆变器、电动汽车）
新能源应用场景温度变化大，应选择宽温域（-40℃～125℃）、全密封型产品，防止因昼夜温差大导致密封失效漏液。
3. 高纹波应用（大功率电源、通信设备）
选择高频特性优化、低ESR的型号，如万裕的高频优化型牛角电解电容，能提供更佳的频率响应和稳定性。
选择合适的牛角型电解电容不仅关乎单个元件的性能，更直接影响整个系统的可靠性与寿命。科学选型应基于全面的参数分析，结合实际应用场景，避免常见误区，才能打造出稳定高效的电子系统。
