引线电解电容：电子工业的“能量基石”与技术演进
日期：2025-12-24 | 人气：53
在电子电路的浩瀚世界中，电容作为三大无源元件之一，扮演着储能、滤波、耦合、旁路等关键角色。其中，引线电解电容（Lead Electrolytic Capacitor）以其独特的大容量特性、成熟的技术和广泛的应用，成为电源电路、音频设备、工业控制等领域不可或缺的“能量基石”。尽管表面贴装技术（SMT）日益普及，但引线电解电容凭借其不可替代的优势，依然在特定应用场景中占据着稳固的地位。
一、 定义与基本结构：传统封装下的能量核心

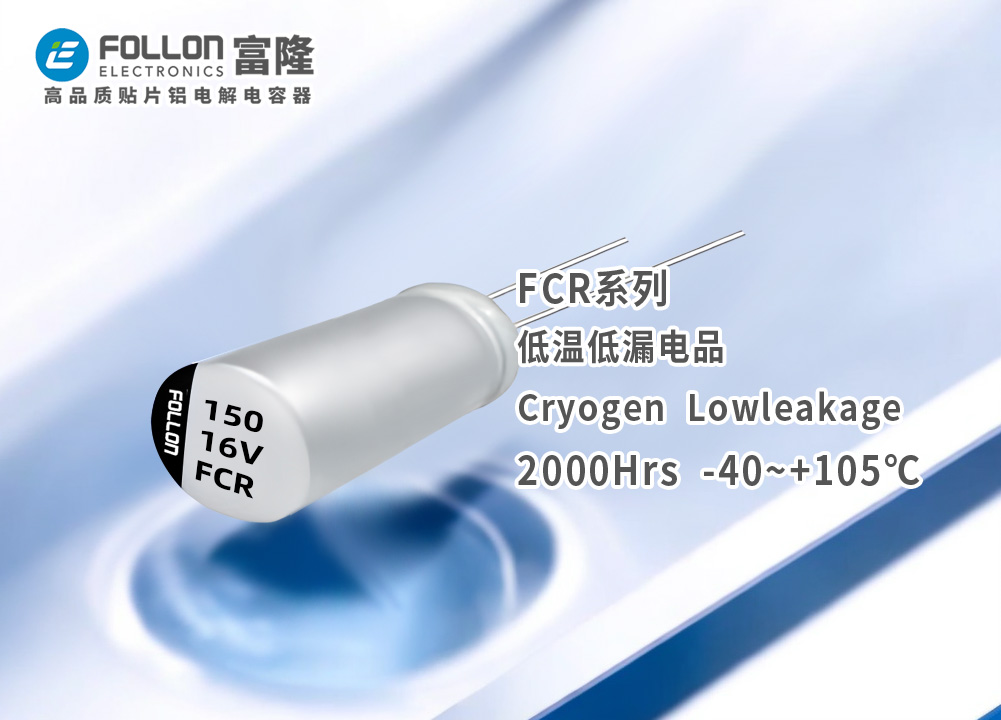

引线电解电容，通常指通过金属引脚（轴向或径向）进行穿孔焊接（Through-Hole Technology, THT）的铝电解电容器。其最显著的外观特征是圆柱形铝壳封装和底部伸出的两根或多根金属引线。这种经典结构自上世纪中叶以来，已成为电子工程师最熟悉的元件之一。
从内部结构剖析，一个标准的引线电解电容主要由以下部分构成：
阳极铝箔：经过电化学蚀刻形成高表面积的多孔结构，表面通过阳极氧化生成一层极薄的三氧化二铝（Al₂O₃）绝缘介质层。这层介质决定了电容的耐压值和基本电性能。
阴极铝箔：作为电流的引出端，通常不形成氧化膜。
电解液：浸渍在电解纸中，作为实际的阴极，与介质层接触形成完整的电容结构。电解液可以是液态（传统型）或固态/凝胶态（固态电解电容）。
电解纸：分隔阳极箔和阴极箔，同时吸附电解液。
橡胶密封塞：顶部密封，防止电解液干涸和外部湿气侵入，同时固定引线。
铝外壳：提供机械保护、电气屏蔽，并作为阴极连接（对于外壳接负的型号）。
引线类型主要分为两种：
径向引线：两根引线位于电容同一端，垂直于圆柱体轴线。这是最常见的类型，安装时电容“站立”在PCB上。
轴向引线：两根引线分别从电容两端引出，平行于圆柱体轴线。安装时电容可“卧倒”贴于PCB表面，节省垂直空间但占用更大板面积。
二、 工作原理与关键电气参数
引线电解电容的工作原理基于电化学双电层和氧化膜介质的协同作用。当施加直流电压时，阳极铝箔上的氧化膜（Al₂O₃）作为绝缘介质，其厚度与形成电压成正比。电解液中的离子在电场作用下聚集在氧化膜界面，形成等效的阴极，从而存储电荷。
其核心电气参数包括：
电容量（C）：引线电解电容的最大优势在于能提供极高的单位体积容量。容量范围通常从几微法（μF）到数万微法，甚至更高（如用于工频滤波的螺栓型电容可达数法拉）。这是贴片电解电容难以企及的。
额定电压（WV）：常见范围为6.3V至500V，甚至更高。电压越高，通常体积越大。
等效串联电阻（ESR）：衡量电容在高频下损耗的关键指标。ESR过大会导致发热和滤波效果下降。低温、低ESR系列是开关电源等高频应用的首选。
漏电流（LC）：由于氧化膜并非完美绝缘，存在微小的直流电流通过。漏电流随温度升高和电压增大而增加，是影响电路待机功耗和稳定性的因素之一。
损耗角正切（tanδ）：表征电容能量损耗的比例，与ESR直接相关。
阻抗-频率特性：电解电容的阻抗随频率升高先下降（容性主导），在谐振点达到最低，之后因ESR和电感影响而上升。选择合适的电容需要关注其在整个工作频段内的阻抗曲线。
三、 核心优势与应用场景
引线电解电容的持久生命力，源于其在以下场景中的不可替代性：
1. 高容量、高电压需求领域
电源滤波与储能：在AC-DC开关电源、线性电源的输入/输出端，需要大容量电容来平滑整流后的脉动直流，抑制低频纹波。例如，工控设备、服务器电源、LED驱动电源中，常使用多个大容量（如470μF/400V）引线电解电容并联。
电机驱动与变频器：工业变频器、伺服驱动器中，直流母线需要存储巨大能量以提供电机瞬时大电流，通常使用螺栓式大容量铝电解电容组。
2. 高可靠性、长寿命要求场合
工业与汽车电子：引线结构机械强度高，引脚焊接点牢固，能更好地承受振动、冲击和温度循环。在汽车ECU、工业控制板等恶劣环境中，其可靠性优于贴片元件。105°C甚至125°C的高温系列产品是标配。
长寿命设计产品：如高端音响设备、医疗仪器、通信基础设施等，常选用寿命达5000小时以上（如105°C下10000小时）的“长寿命”系列电容。
3. 成本敏感且空间非首要限制的应用
消费类电源适配器、家用电器：对于空间要求不极端苛刻的场合，引线电解电容以其更低的成本（尤其是大容量时）和成熟的供应链，依然是经济实惠的选择。
DIY与维修市场：其易于手工焊接和更换的特性，在电子爱好者、维修工程师中备受欢迎。
4. 高纹波电流处理能力
引线电解电容的物理结构通常能提供更好的散热路径（通过引脚和外壳），因此能承受更高的纹波电流（Ripple Current），这对于开关电源的输出滤波电容至关重要。
四、 选型指南与使用注意事项
正确选型和使用是发挥引线电解电容性能、确保电路可靠性的关键：
选型要点：
电压裕量：实际工作电压应不超过额定电压的80%（在高温下需进一步降额）。
容量与ESR权衡：高频开关电源（如CPU的VRM）更关注低ESR，可能需多个电容并联；低频滤波则优先保证足够容量。
温度与寿命：明确工作环境温度，选择合适温度等级（如85°C, 105°C, 125°C）。寿命公式通常为：实际寿命 = 额定寿命 × 2^((额定温度-工作温度)/10) × (额定电压/实际电压)^n。
尺寸与布局：考虑PCB空间、安装高度（尤其是机箱内）、引脚间距（标准如2.5mm, 3.5mm, 5mm, 7.5mm, 10mm等）。
使用注意事项：
极性严禁接反：电解电容有明确的正负极，反接会导致漏电流急剧增大，迅速发热、鼓包甚至爆炸。
焊接温度与时间控制：手工焊接时，烙铁温度不宜过高（建议350°C左右），时间不宜过长，避免过热损坏密封塞和内部结构。
老化与激活：长期存储（如超过一年）的电解电容，介质氧化膜可能退化，建议在使用前施加额定电压进行“老化”或“赋能”一段时间，以恢复性能。
并联使用：大容量或多电容并联时，建议为每个电容串联一个小电阻（如0.1Ω）以均衡电流，并注意布局对称以减少ESL。
五、 技术发展趋势与未来展望
尽管面临SMT技术的挑战，引线电解电容技术并未停滞，而是在持续进化：
小型化与高密度：通过改进蚀刻工艺提高铝箔比容，在相同体积下实现更高容量和电压。
低ESR与高频化：开发新型电解液和导电聚合物材料（如混合型电解电容），显著降低ESR，适应MHz级高频开关电源的需求。
长寿命与高可靠性：采用更稳定的电解液配方、改进密封材料和工艺，使寿命从常规的2000小时提升至10000小时甚至更长，满足工业、汽车电子的苛刻要求。
宽温与耐振：开发-55°C至150°C的宽温产品，以及通过结构强化提升抗振动性能。
环保与合规：全面符合RoHS、REACH等环保指令，减少或消除有害物质（如铅、镉等）。
结语
引线电解电容，作为电子工业发展史上的经典元件，见证了从电子管到晶体管、从模拟到数字的时代变迁。它或许不再是所有新设计中的首选，但在那些需要大容量、高耐压、强可靠性、优性价比的关键节点，它依然是工程师手中最值得信赖的解决方案之一。理解其原理、掌握其特性、善用其优势，方能在这个表面贴装主导的时代，为传统技术赋予新的生命力，构筑稳定而强大的电子系统基石。
